          離心泵系列
          離心泵有LG（LG-b）、s、SH、GDL、ISW、ISG、SPG、DL、TSWA等型號，是一種用途廣泛用于供水、消防、噴淋給水設備等各種水利工程的泵。本公司提供的離心泵具有性能卓越、質量穩定、高效節能、整機使用壽命長等顯著特點。





















          產品中心

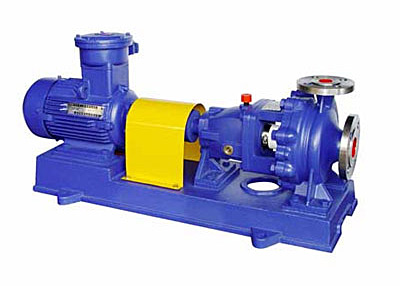

          IS型臥式單級單吸清水離心泵




          產品概述：

          IS、IR型臥式單級單吸清水離心泵，優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

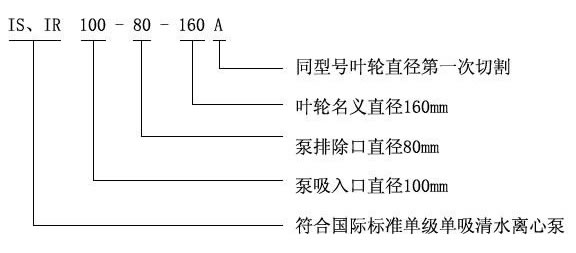

型號意義：

          例如：IS80-65-160A

IS-單級單吸清水離心泵

80-吸入口直徑

65-排出口直徑

160-葉輪名義直徑

A-葉輪次切割








            型號
            流量(m3/h)
            揚程
            電機功率 (kW)
            轉速(r/min)
            效率(%)
            汽蝕余量




            IS50-32-125
            12.5
            20
            2.2
            2900
            60
            2.0




            6.3
            5
            0.55
            1450
            54
            2.0




            IS50-32-160
            12.5
            32
            3
            2900
            54
            2.0




            6.3
            8
            0.55
            1450
            48
            2.0




            IS50-32-200
            12.5
            50
            5.5
            2900
            48
            2.0




            6.5
            12.5
            0.75
            1450
            42
            2.0




            IS50-32-250
            12.5
            80
            11
            2900
            38
            2.0




            6.3
            20
            1.5
            1450
            32
            2.0




            IS65-50-125
            25
            20
            3
            2900
            69
            2.0




            12.5
            5
            0.55
            1450
            64
            2.0




            IS65-50-160
            25
            32
            5.5
            2900
            65
            2.0




            12.5
            8
            0.75
            1450
            60
            2.0




            IS65-40-200
            25
            50
            7.5
            2900
            60
            2.0




            12.5
            12.5
            1.1
            1450
            55
            2.0




            IS65-40-250
            25
            80
            15
            2900
            50
            2.0




            12.5
            20
            2.2
            1450
            46
            2.0




            IS65-40-315
            25
            125
            30
            2900
            45
            2.5




            12.5
            32
            4
            1450
            41
            2.5




            IS80-65-125
            50
            20
            5.5
            2900
            75
            3.0




            25
            5
            0.75
            1450
            71
            2.5




            IS80-65-160
            50
            32
            7.5
            2900
            73
            2.5




            25
            8
            1.5
            1450
            69
            2.5




            IS80-50-200
            50
            50
            15
            2900
            69
            2.5




            25
            12.5
            2.2
            1450
            65
            2.5




            IS80-50-250
            50
            80
            22
            2900
            63
            2.5




            25
            20
            3
            1450
            60
            2.5




            IS80-50-315
            50
            125
            37
            2900
            54
            2.5




            25
            32
            5.5
            1450
            52
            2.5




            IS100-80-125
            100
            20
            11
            2900
            78
            4.5




            50
            5
            1.5
            1450
            75
            2.5




            IS100-80-160
            100
            32
            15
            2900
            78
            4.0




            50
            8
            2.2
            1450
            75
            2.5




            IS100-65-200
            100
            50
            22
            2900
            76
            3.6




            50
            12.5
            4
            1450
            73
            2.0




            IS100-65-250
            100
            80
            37
            2900
            72
            3.8




            50
            20
            5.5
            1450
            68
            2.0




            IS100-65-315
            100
            125
            75
            2900
            66
            3.6




            50
            32
            11
            1450
            63
            2.0




            IS125-100-200
            200
            50
            45
            2900
            81
            4.5




            100
            12.5
            7.5
            1450
            76
            2.5




            IS125-100-250
            200
            80
            75
            2900
            78
            4.2




            100
            20
            11
            1450
            76
            2.5




            IS125-100-315
            200
            125
            90
            2900
            73
            4.5




            100
            32
            15
            1450
            73
            2.2




            IS125-100-400
            100
            50
            30
            1450
            65
            2.5




            IS150-125-250
            200
            20
            18.5
            1450
            81
            3.0




            IS150-125-315
            200
            32
            30
            1450
            79
            2.5




            IS150-125-400
            200
            50
            45
            1450
            76
            2.8




            IS200-150-250
            400
            20
            37
            1450
            82
            4.2




            IS200-150-315
            400
            32
            55
            1450
            82
            3.5




            IS200-150-400
            400
            50
            90
            1450
            81
            3.8




          結構說明

本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

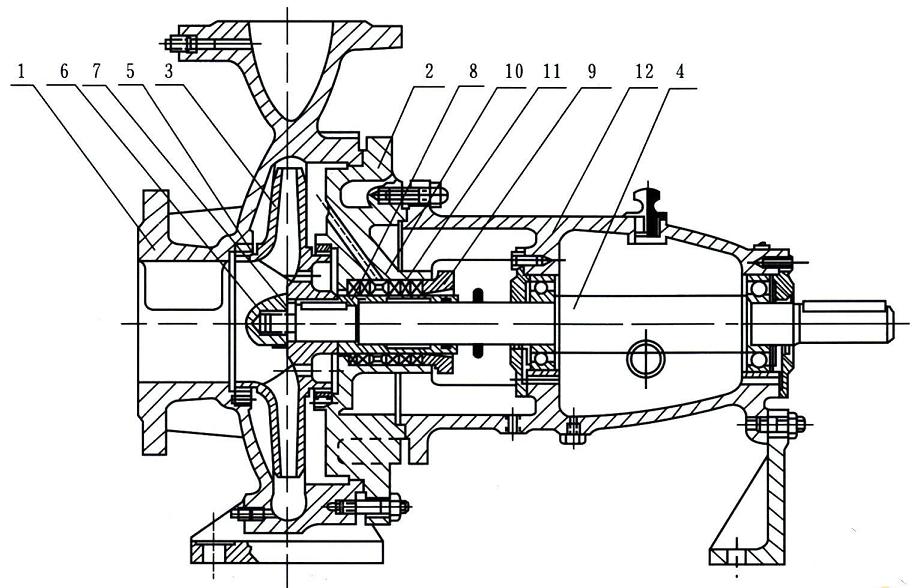

          結構圖：


          IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。

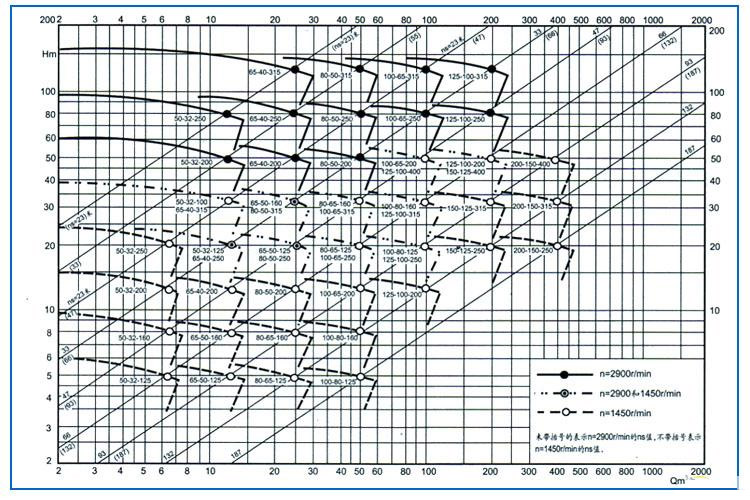

          IS、IR型臥式單級單吸清水離心泵（曲線圖譜）：

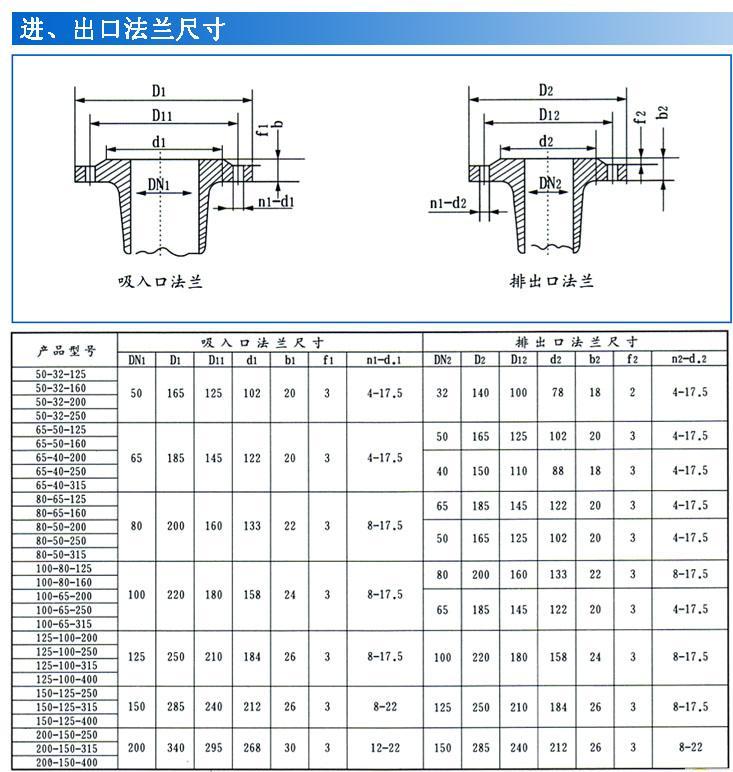

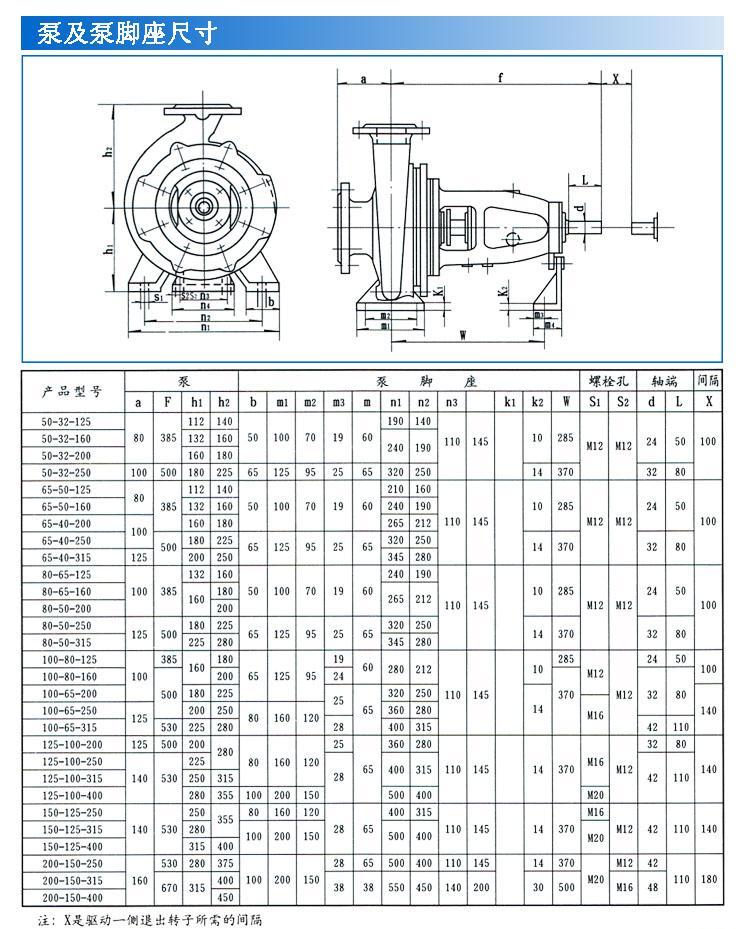

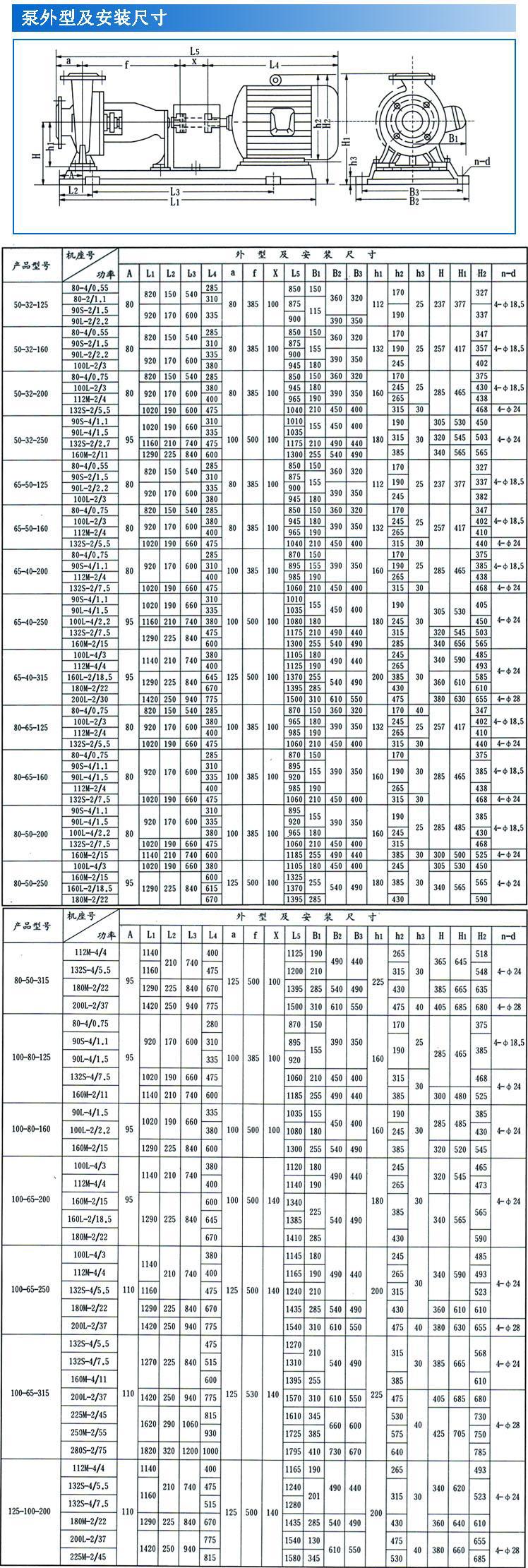

          IS、IR型臥式單級單吸清水離心泵安裝尺寸：








             IS、IR型泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。


             泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。


             為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。


             泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。


            為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。


            泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。












          1 泵體 2 泵蓋 3 葉輪 4 軸 5 密封環 6 葉輪螺母 7 止動墊圈 8 軸套 9 填料壓蓋 10 填料環 11 填料 12 懸架軸承部件
          故障與排除：









          故 障


            原 因
            解決方法




            1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。
            注入水泵的水不夠，水管或儀表漏氣。
            再往水果內注入或擰緊堵塞漏氣處。




            2、水泵不吸水，真空表表示髙度真空。
            低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。
            校正或更改底閥。清洗或更改泵水管，減低吸水高度。




            3、看壓力表水泵出水處是有壓力，然而水管仍不出水。
            出水管阻力太大，旋轉方向不對，葉輪淤塞。
            檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。




            4、流量低于予計。
            水泵淤塞，口環麿損過多。
            清洗水泵及管子，更換口環。




            5、水泵耗費的勸率過大。
            填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。
            擰緊填料函，或?qū)⑻盍先〕鰜?lái)打方一些，更換葉輪，增加出水管阻力，來降低流量。




            6、水泵內部聲音反常水泵不水上。
            流量太大，吸水管內阻力過大， 吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過 高。
            增加出水管內的阻力以減低流量，檢查泵吸入管內阻力， 檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。




            7、軸承過熱。
            沒有油，水泵軸與電機軸不在一一條中心線上。
            注油，把柚中心對準。




            8、水泵振動。
            泵軸與電機軸不在一條中心線上或果軸斜了。
            把水泵和電機的軸中心線對準。
