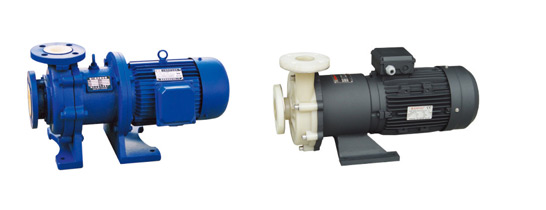

CQB-F型氟塑料磁力泵

產品特點
防漏設計取消了軸封，利用磁力偶合間接驅動，消除了滴漏的煩惱。
由于泵的過流部分選用“氟塑料合金”制造。可連續輸送各種濃度的酸、堿、強氧化劑等腐蝕介質。

工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。
堅固耐用的泵體結構
雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。

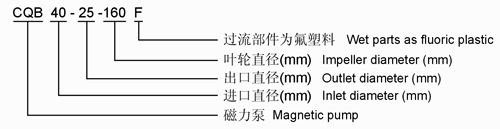

型號意義

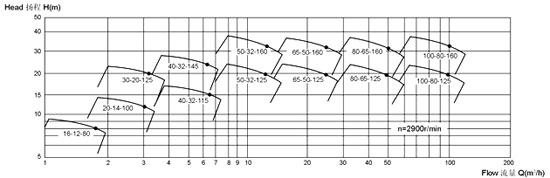

型普圖

性能參數

安裝注意事項
（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六）泵停止工作前，應先關閉排出閥門，然后切斷電源。

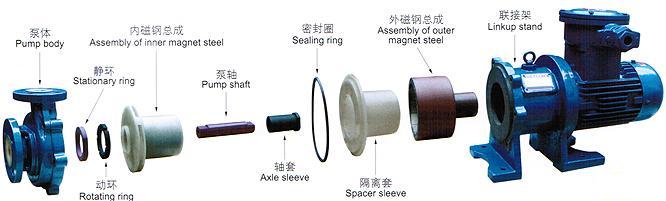

結構爆炸圖

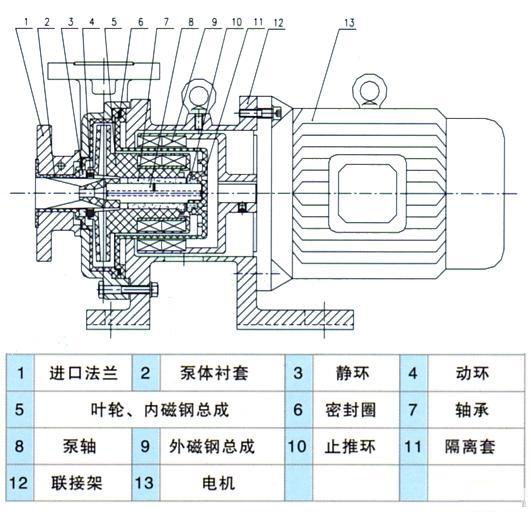

CQB-F型氟塑料磁力驅動泵（結構圖）:

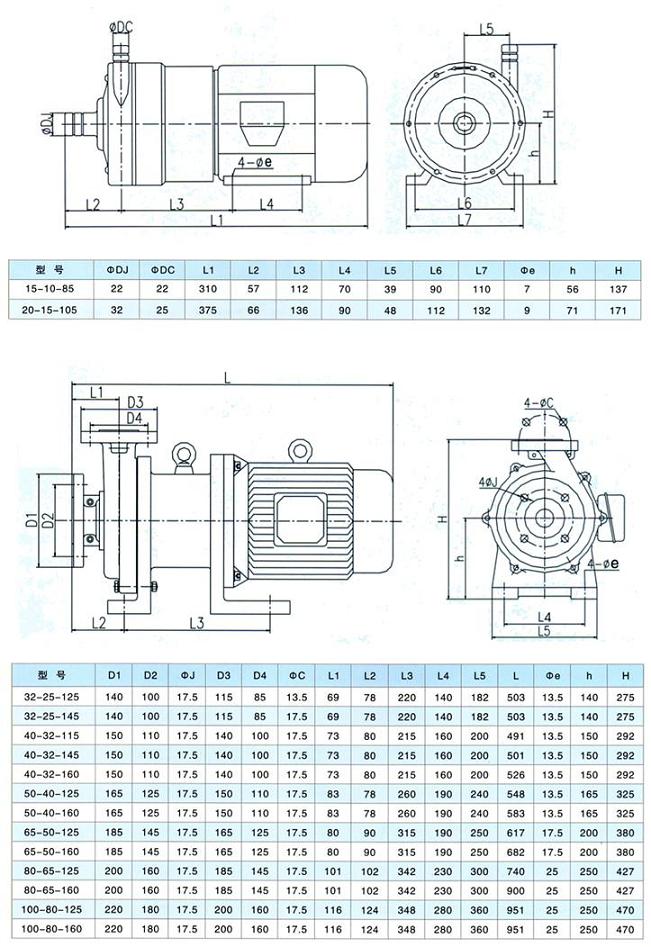

CQB-F型氟塑料磁力驅動泵（安裝尺寸）:

 使用注意事項
（一）因碰力泵軸承的冷卻和潤滑是靠被輸送的介盾，所以禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
（三）泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
（四）被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度低不能低于零下30℃高不能超過100℃。輸送吸入壓力不大于0.2MPa，大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
（五）對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。
（六）磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障與排除方法
