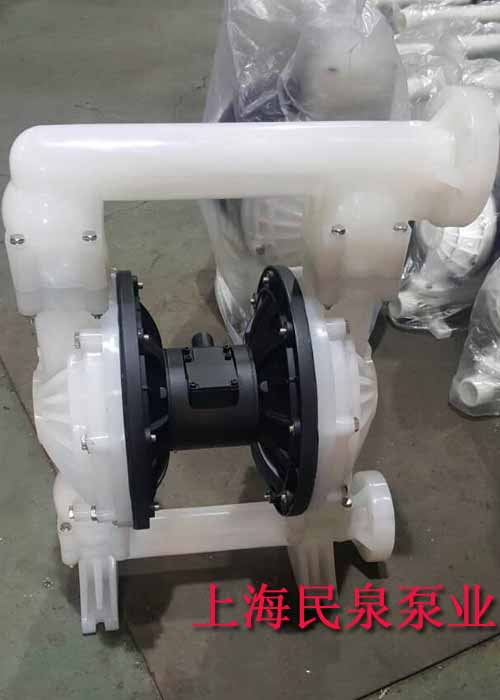

氣動隔膜泵是如何進行換氣的？塑料隔膜泵原理圖詳解





氣動隔膜泵是如何進行換氣來實現工作目的？其驅動部分一般都是活塞，用一路氣體控制活塞的往復運動，然后通過滑塊運動來封閉接通氣道實現，完成活塞的往復運動。

讓我們看一下隔膜泵換氣原理：



下面讓我們對原理圖進行分解：

隔膜泵內部有上下2組換向閥，如圖1所示，淺藍色表示進氣，下?lián)Q向閥在右側，上換向閥在左側，左側腔體進氣，使膜片膜片向左側運動。達到圖2位置。此時，右側壓板頂?shù)较聯Q向閥右側小鐵桿，下?lián)Q向閥向左運動，導致上換向閥左側進氣，推動上換向閥向右移動。如圖3所示，因為上換向閥的右移，左側氣道關閉，右側氣道打開，右泵腔通氣，使膜片向右移動，后達到圖4位置。然后壓板再次頂?shù)较聯Q向閥左側鐵桿，使換向閥換向，如此反復，隔膜泵就往復運作，達到輸送目的。

                      圖1

                       圖2

圖3


圖4
