          真空泵系列
          SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。





















          產品中心







          X型單級旋片真空泵

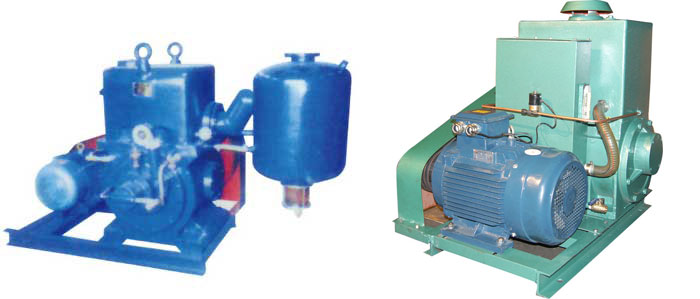

                   X-150B真空泵                                                                                          X-100B真空泵

用途及使用范圍

X-150B/100B型單級泵既可單獨使用，也可作為增壓泵，擴散泵的前級泵用。廣泛的應用于變壓器煤油氣相干燥，真空浸漬、蔬菜、食品、醫藥的真空干燥、真空鍍膜以及脫水、真空冶金等。

       單級旋片真空泵有偏心安裝在定子腔內地轉子槽內地兩旋片。轉子帶動旋片轉動時，旋片借離心力和旋片彈簧緊貼缸壁，把進排氣口分隔開來，并使進氣腔容積周期性的擴大而吸氣，排氣腔容積周期性的縮小而壓縮氣體，借壓縮氣體的壓力和油推開排氣閥排氣，從而獲得真空。



性能參數：









            型號 Model
            X-150B
            X-100B
            型號 Model
            X-150B
            X-100B




            抽氣速率 Pumping Speed(L/S)
            150
            100
            水蒸汽抽除率
            14
            10




            vapour pumping rate (Kg/h)




            極限壓力
            氣鎮關
            ＜0.8
            ＜0.8
            噪聲 Noise (Lp)
            70dB(A)
            68dB(A)




            Without gass ballast




            ultimate vacuum (Pa)
            氣鎮開
            ＜15
            ＜15
            冷卻水需要量
            ＞200
            ＞200




            With gass ballast
            Cooling water consumption (L/h)




            轉速 Speed (r/min)
            345
            400
            工作油量
            80
            80




            The highest oil temperature in operation (℃)




            電動機功率 Motor Power (Kw)
            15
            7.5
            用油量 Overall dimension (mm)
            45
            30




            進（排）氣口直徑 inlet (oulet)dia (mm)
            DN100ISO
            外形尺寸 Overall dimension(mm)
            1907×1110×1177
            1554×854.5×972




            重量 Weight (Kg)
            1100
            700
            　
            　
            　

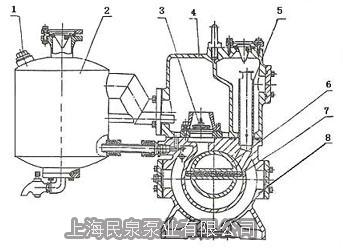

X-150B真空泵結構圖：



1，注油塞 2，油氣分離器 3，排氣閥 4，油箱 5，進氣桶 6，轉子 7，旋片

8，泵體 9，前端蓋 10，油窗 11，氣鎮閥 12，油杯 13，后端蓋 14，放水閥
