          真空泵系列
          SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。





















          產品中心







          2XZ直聯式旋片真空泵








2XZ型直聯式旋片式真空泵使用范圍

1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。

2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。

3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。

4、泵不得作壓縮泵或輸送泵用。

5、泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。

6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。

7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。

8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。

9、泵油采用清潔的SY1634－701號真空泵油。

10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
          型號意義:


          例如：

2XZ8

2-表示雙級泵

X-表示旋片式真空泵

Z-表示泵與電機聯軸

8-表示每秒的抽氣速率


          2XZ系列直聯旋片真空泵性能參數：






            型號
            抽氣速率
            關氣鎮
            開氣鎮
            轉速(r/min)
            電壓
            電機功率(Kw)
            進氣口徑




            極限真空Pa




            2XZ-0.5
            0.5
            6.7×10 -2
            1.33
            1400
            220
            0.18
            φ19




            2XZ-1
            1
            220
            0.25
            φ19




            2XZ-2
            2
            380/220
            0.37
            φ30




            2XZ-4
            4
            380/220
            0.55
            φ30




            2XZ-8
            8
            380
            1.1
            φ30

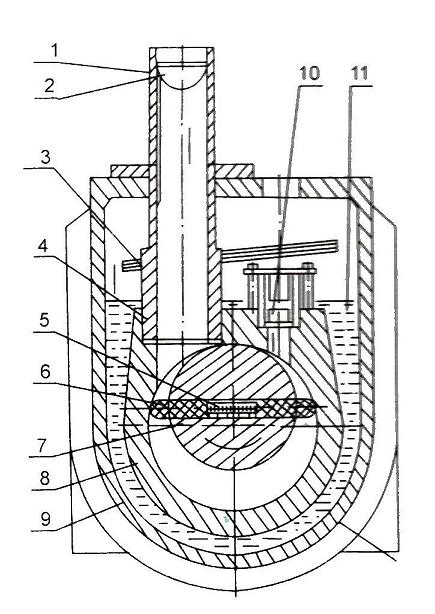

          2XZ系列直聯旋片真空泵結構圖:




          1 進氣咀 2 濾網 3 擋油板 4 進氣咀O形密封圈 5 旋片彈簧 6 旋片 7 轉子 8 泵身 9 油箱 10 1號真空泵油 11 排氣閥片
          故障與排除



          1.極限真空不高及其消除


          （1） 油位太低，有較大排氣聲，可加入清潔的真空泵油。


          （2） 泵油為可凝性蒸汽所污染，可開氣鎮凈化或更換新油。


          （3） 泵口外接管道、容器、測試儀表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。


          （4） 進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。


          （5） 進油咀油孔堵塞，可拔出進油咀，疏通油孔。


          （6） 真空系統嚴重污染，包括容器、管道等，應予清洗。


          （7） 旋片彈簧折斷，應予調換。


          （8） 旋片、泵身或蓋磨損，間隙過大，應進行檢查，修整或調換。


          （9） 泵溫過高，應改善通風和冷卻。如所抽氣體溫度太高，應予先冷卻后再進入泵內。


          2.噴油


          （1） 油位過高，可入出多余油量。


          （2） 減霧器中有泵油或雜物，應清除。


          3.漏油


          放油螺塞，油箱墊片損壞或裝配不當，螺釘擰緊；


          油標未擰緊，有機玻璃過熱變形；


          泵身部件與支座的連接摯墊片未墊好；


          油封裝配不當或磨損；應予調整或更換。


          4.噪聲


          （1） 旋片彈簧折斷，可調換彈簧。


          （2） 有毛刺、臟物或變形，運轉發生障礙，應檢查修磨清洗。


          （3） 軸承磨損，零件磨損。應修整或更換。


          （4） 電機出毛病，應進行檢查。


          5.返油


          (1) 止回閥未關好，停泵后，油位很快下降，可再開再停，觀察變化或拆開檢查。


          (2) 兩泵蓋內油封裝配不當或磨損，可進行調換。


          (3) 泵蓋或泵身平面不平整，可進行修整。


          (4) 排氣閥片損壞，應進行調換。





          注：


          檢查泵的極限真空，以壓縮式水銀真空計為準。
